闭路电视监控系统是在企业的主要通道、重要区域及周界设置前端摄像机，将图像传送到监控中心，中心对整个企业进行实时监控和记录，使中心管理人员充分了解企业的动态。

企业闭路电视监控系统的主要目的是将重要观察点(主要分布在企业主干道及企业出入口、其它重点部位等重点区域)的被检测的图像传送到设在物业管理中心的控制室， 中心控 制室可以对所控制的摄像点进行遥控，并可在非常事件突发时及时将叠加有时间、地点等信息内容的现场情况记录下来，以便重放时分析调查，并作为具有法律效力的重要证据，这样 既提高了保安人员处警的准确性，也可为公安人员迅速破案提供有力证据。 　　

    企业周界防盗报警系统还可以与闭路电视监控系统联动，一旦报警，监控中心图像监视 屏上立即出现与报警点相关的图像，并自动以高密度方式录像。值班保安人员可以通过云台和变焦镜头监视报警区域的所有情况，以便及时发出报警信息。

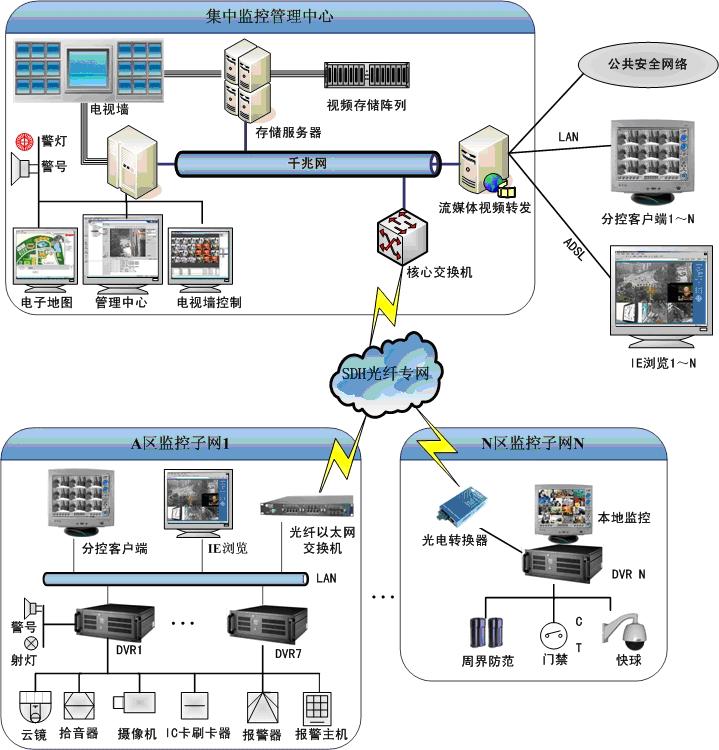

电视监控系统基本结构



系统组成： 摄像 传输 控制 显示（记录）



系统功能：　



    摄像部分是安装在现场的，它包括摄像机、镜头、防护罩、支架和电动云台，它的任务 是对被摄体进行摄像并将其转换成电信号。



    传输部分的任务是把现场摄像机发出的电信号传送到控制中心，它一般包括线缆、调制 与解调设备、线路驱动设备等。



显示与记录部分把从现场传来的电信号转换成图像在监视设备上显示，如果有必要，就 用录像机录下来，所以它包含的主要设备是监视器和录像机。



控制部分则负责所有设备的控制与图像信号的处理。



系统规模：



小型电视监控系统　一般摄像机数量＜10个。 中型电视监控系统一般摄像机数量在10～100个范围内。监控系统可根据管理需要设置若干级管理的控制键盘及相应的监视器。 大型电视监控系统　一般摄像机数量＞100个，它是将中型监控系统联网组合而成的，系统设总控制器和分控制器进行监控管理。



电视监控系统设备 摄像机 传输电缆 控制设备 显示终端 录像机 　



1.摄像机 　　根据摄像机的性能、功能、使用环境、结构颜色等有以下分类。 　　



(1)按性能分类 　　



①普通摄像机：工作于室内正常照明或室外白天。 　　



②暗光摄像机：工作于室内无正常照明的环境里。 　　



③微光摄像机：工作于室外月光或星光下。 　　



④红外摄像机：工作于室内、外无照明的场所。 　　



(2)按功能分类 　　



①视频报警摄像机：在监视范围内如有目标在移动时，就能向控制器发出报警信号。 　　



②广角摄像机：用于监视大范围的场所。 　　



③针孔振摄像机：用于隐蔽监视局部范围。 　　



(3)按使用环境分类 　　



①室内摄像机：摄像机外部无防护装置，使用环境有要求。 　　



②室外摄像机：在摄像机外安装防护罩。内设降温风扇、遮阳罩、加热器、雨刷等。适 应室外温、湿度等环境的变化。 　　



(4)按结构组成分类 　　



①固定式摄像机：监视固定目标。 　　



②可旋转式：带旋转云台摄像机，可做上、下、左、右、旋转。 　　



③球形摄像机：可做360°水平旋转，90°垂直旋转，预置旋转位置。 　　



④半球形摄像机：吸顶安装，可做上、下、左、右旋转。 　　



(5)按图像颜色分类 　　



①黑白摄像机：灵敏度和清晰度高，但不能显示图像颜色。 　　



②彩色摄像机：能显示图像颜色，灵敏度和清晰度在同种情况下比黑白摄像机低。 　



2.传输电缆 　　



(1)同轴电缆　用于传输短距离的视频信号，当传输黑白视频信号时，在5.5MHz点不平坦度＞6dB时，需加均衡放大器。 　　



(2)光缆　当需要长距离传输视频及控制信号时，采用光缆传输。传输距离在几十公里内无需加中继器。 　



3.控制设备



(1)视频切换器　具有画面切换输出，固定画面输出等功能。 　　



(2)多画面分割控制器　具有顺序切换、画中画、多画面输出显示回放影像，互联的摄像机报警显示，点触式暂停画面，报警记录回放，时间、日期、标题显示等功能。 　　



(3)矩阵切换系统 　　



①分区控制功能：对键盘、监视器、摄像机进行授权。

·键盘到监视器：设定哪些键盘可以控制哪些监视器。 　　

·监视器到摄像机的分区：设定哪些监视器可显示哪些摄像机的图像。

·键盘到摄像机的分区：设定哪些键盘可调用哪些摄像机的图像。 　　

·键盘到摄像机控制的分区：设定哪些键盘可控制哪些摄像机的动作。 　　



②分组同步切换。将系统中全部或部分摄像机分成若干组，每一组摄像机可以同步地切 换到一组监视器上。 　　



③任意切换。是指摄像机的任意组合，而且任一台摄像机画面的显示时间独立可调，同 一台摄像机的画面可以多次出现在同一组切换中，随时将任意一组切换调到任意一台监视器上。 　　



④任意切换定时自动启动。任意一组万能切换可编程在任意一台监视器上定时自动执行 。 　



⑤报警自动切换。具有报警信号输入接口和输出接口，当系统收到报警信号时将自动切 换到报警画面及启动录像机设备，并将报警状态输出到指定的监视器上。 　　



⑥报警状态自动输出系统。可将报警状态自动输出到打印机和监视器上。



⑦报警处理。报警显示： 　　

·时序显示方式：时序显示多个报警点，每一点的显示时间独立可调。 　　

·固定显示方式：显示第一个报警点，直到确认为止。 　　

·双监视显示方式：多个报警点分组时序显示在一组监视器上。 　　

·报警复位：具有手动复位、延时自动复位、报警信号消失自动复位。 　　



⑧多个控制键盘输入接口。 　



⑨RS-485输出接口及控制输出接口。 　　



(4)其它控制 　　



①电动变焦镜头的控制。变焦镜头是在固定成像面的情况下能够连续调整焦距的镜头， 它与电动旋转云台组合可以对相当广阔的范围进行监视，而且还可以对该范围内任意部分进行特写。对它的控制就是变焦、聚焦和光圈三种功能，每种有长短、远近或开闭两种控制， 总计六种控制。 　　



②云台的控制。电动旋转云台需要左右和上下四种控制，有些云台还有自动巡视功能， 所以要增加云台自动控制。 　



③切换设备的控制。切换的控制一般要求和云台、镜头的控制同步，即切换到哪一路图 像，就控制哪一路的设备。电视监控系统还有许多高级的控制。比如现在一些把云台、变焦镜头和摄像机封装在一 起的一体化摄像机，它们配有高级的伺服系统，云台可以有很高的旋转速度，还可以预置监视点和巡视路径，这样，平时可以按设定的路线进行自动巡视，一旦发生报警，就能很快地 对准报警点，进行定点的监视和录像。一台摄像机可以起到几个摄像机的作用。 　



4.显示终端及录像机 　　



(1)显示终端(监示器)　前端摄像机传送到终端的视频信号由监视器再现为图像。按功能的不同可分为图像监视器和电视监视器。 　　



①图像监视器。它与电视接收机相比不含高频调谐、中频放大、检波、音频放大等电路 。其特点是：视频带宽可达7～8MHz，水平清晰度达500～600线以上。显像管框内的画面 在水平和垂直方向的大小可以自由调整，以便于对图像的全部画面进行检查。 　



②电视监视器。这种监视器兼有图像监视器和电视接收机的功能。其特点是：可作为录 像机的监视接收机，将广播电视信号转换为视频信号，在屏幕显示的同时送往录像机进行录像。作为录像机的录像信号重放时的图像显示设备。可以输入摄像机直接传送来的视频信号 和音频信号，进行监视和监听，并同时送往记录设备录音、录像。 　　



(2)录像机　录像机的工作原理是通过磁头与涂有强磁性材料的磁带之间的作用，把视频和音频信号用磁信息方式记录在磁带上，并可将磁带上的磁信息还原为音视频电信号。电视监视系统中一般都采用长时间录像机，它除了以标准速度进行记录和重放之外，还具有下述功能： 　



①以标准速度记录的图像可以用慢速度或静像方式进行重放。 　



②以长时间记录的图像可以用快速或静像方式重放。
